概述

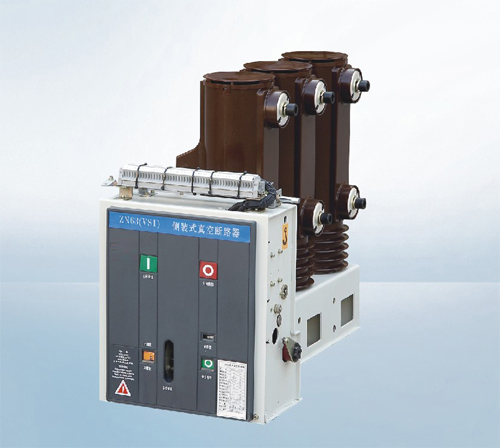

VS1-12真空路路器系户内高压开关设备，适用于额定电压12千伏、频率50Hz的三相电力系统中,作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要电流下的频繁操作，或多次开断短路电流表的场所。 VS1-12型侧装式（VBM7）真空路器采用固定式安装，主要用于固定式开关柜，该断中器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统。

主要技术参数

序号 项目 单位 数据 1 额定电压 KV 12 2 最高工作电压 KV 630 630 630 3 额定电流 A 1250 1250 1250 4 额定短路开断电流 KA 20 25 31.5 5 额定短路关合电流 KA 50 63 80 6 额定峰值耐受电流 KA 50 63 80 7 4S额定短路耐受电流 KA 20 25 31.5 8 额定绝缘水平 工频耐压（额定开断前后） KV 42（断口48） 冲击耐压（额定开断前后） 75（断口84） 9 额定操作顺序   分-0.3-合分180s-合分 10 机械寿命 次 1000 11 额定短路开断电流开断次数 次 50 12 操作机构额定合闸电压（直流） V 110,220 13 操作机构额定分闸电压（直流） V 110,220 14 触头行程 mm 11±1 15 超行程（触头弹簧压缩长度） mm 3.5±0.5 16 三相分、合闸弹跳时间 ms ≤2 17 触头合闸弹跳时间 ms ≤2 18 平均分闸速度 m/s 0.9~0.12 19 平均合闸速度 m/s 0.4~0.8 20 分闸时间 最高操作电压下 s ≤0.05 最低操作电压下 ≤0.08 21 合闸时间 s 0.1 22 各相主回路电阻 υΩ 60 50 23 动静触头、允许磨损累积厚度 mm 3

VS1-12侧装式外形及安装尺寸
