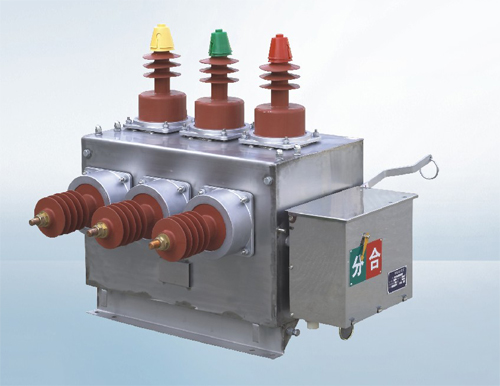

ZW10-12系列户外高压真空断路器
概述
ZW10-12G/T630-12.5/16/20型户外高压真空断路器是三相交流户外高压开关设备,主要用于12KV等级,额定电流630A,额定频率50HZ的农网、城网、矿山、铁道、港口的配电系统,特别适用于户外架空线路,分合负荷电流、过载电流、短路电流、对电网进行切换和保护。

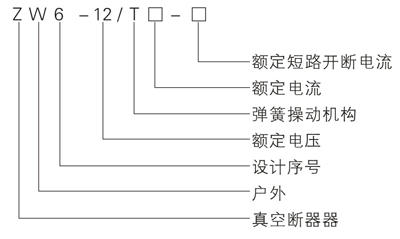

型号及其含义
断路器的装配调整参数
序号 项目 单位 参数
1 额定电压 KA 12
2 额定电流 A 630
3 额定频率 HZ 50
4 工频耐受电压 KV 42/48
5 雷电冲击电压(峰值) KV 75/85
6 额定短路开断电流 KA 6.3 12.5 16 20
7 额定短路关合电流(峰值) KA 15 31.5 40 50
8 额定短时耐受电流 KA 6.3 12.5 16 20
9 额定峰值耐受电流 KA 15 31.5 40 50
10 额定操作顺序   分-0.3S-合分-180S-合分
11 额定短路电流开断次数 30
12 机械寿命 10000
13 动触头允许磨损累计悲哀度 mm 3 4
14 额定操作电压配CT型弹簧操动机构 合闸线圈 V 直流或交流220V
分闸线圈
15 过流脱扣线圈额定工作电流 A 5
16 电流互感器一、二次电流比   100/5.200/5.300/5.400/5.630/5
17 组合式各相主回路电阻 μΩ ≤200
18 重量 Kg 150

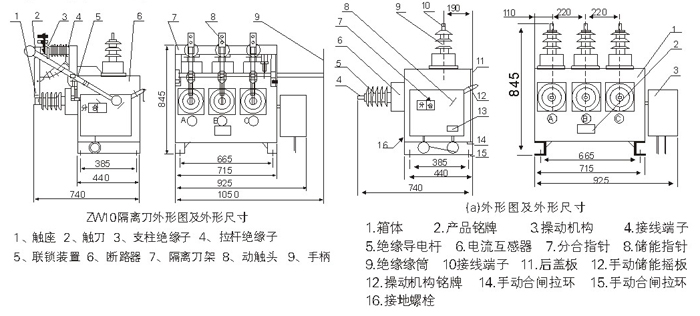

外形及安装尺寸图
注:用户如有特殊要求,可与我厂协商后确定。
