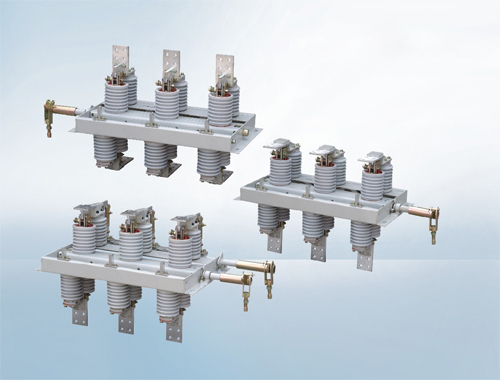

GN30-12系列户内旋转式高压隔离开关
概述
GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关,主要结构是在三相共底架的上、下两个平面上,固定两组绝缘子及触头,通过旋转触刀,从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式,可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整,其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求,适用 于额定电压12kV交流50Hz及以下户内系统中,作为在有电压无负载情况下,分合电路之用。可与高压开关柜配套使用,也可单独使用。
主要技术参数
项目\参数\产品型号规格 GN30-12/400-12.5 GN30-12/630-20 GN30-12/1000-31.5 GN30-12/1250-31.5
GN30-12D/400-12.5 GN30-12D/630-20 GN30-12D/1000-31.5 GN30-12D/1250-31.5
额定电压(kV) 10
最高电压(kV) 12
额定电流 (A) 400 630 1000 1250
热稳定电流(kA) 12.5 20 31.5
热稳定时间(s) 4
动稳定电流(kA) 31.5 50 80
额定绝缘水平 额定冲击电压(kV) 相间、相地75、断口85
1min工频耐压 相间、相地42、断口48

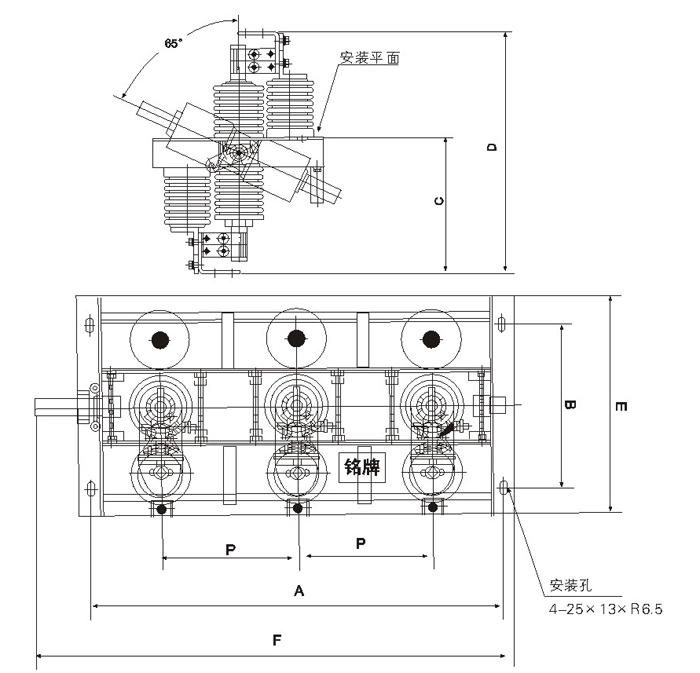

GN30-12/1250外形及安装尺寸
