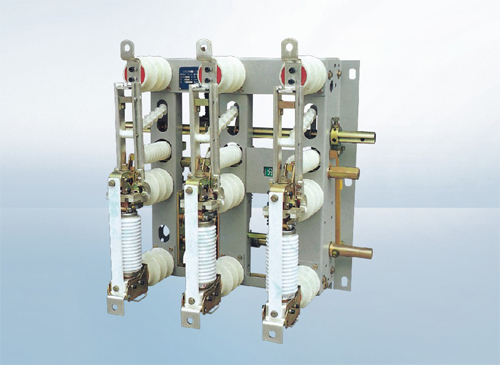

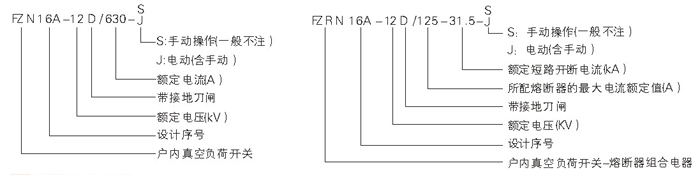

FZ(R)N16A-12系列户内高压真空负荷开关(熔断器组合电器)

概述

FZN16A-12D/630型户内交流高压真空负荷开关及FZN16A-12RD/200-31.5型负荷开关-熔断器组合电器性能达到GB3804-90《3～63kV交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》(1990年版)国际标准及国家标准(报批稿)的要求。具有体积小、外形美观、安装灵活、操作力小、开断安全可靠、电寿命长、可频繁每操作、开断转移电流大、基本不需要维护，有明显的隔离断口且具有手、电动二用功能，可实现远距离控制等优点。负荷开关-熔断器组合电器还具有保护变压器过载，防止设备缺相运行的功能。
FZN16A-12D/630型负荷开关和FZN16A-12RD/200-31.5型组合电器适用于交流50Hz，额定电压6～10kV的网络中。FZN16A-12D/630可开断负荷电流，FZN16A-12RD/200-31.5可开断负荷电流、过载电流和短路电流，特别适用于无油化、不检修及频繁操作要求的场所。
本产品可配用CS6-1型操作机构，也可在开关上直接操作，不必另附操作机构。选用FZN16A-12-J型开关可同时实现电动和手动操作。

使用环境条件

主要技术参数

序号	项目	单位	数据
1	额定电压/最高工作电压	kV	12
2	额定频率	Hz	50
3	额定电流	A	630
4	额定有功负载开断电流	A	630
5	额定闭环开断电流	A	630
6	5％额定有功负载开断电流	A	31.5
7	额定电缆充电开断电流	A	10
8	额定电容开断电流	A	400
9	额定空载变压器开断电流	A	1600kVA变压器的空载电流
10	1min工频耐受电压(有限值)对地、相同/隔离断口	kV	42/48
11	全波雷电冲击耐受(峰值)对地、相同/隔离断口	kV	75/85
12	额定短时耐受电流(热稳定)	kA/S	20/3
13	额定峰值耐受电流(动稳定)	kA	50
14	额定短路关合电流	kA	50
15	额定电流开断次数	次	10000
16	机械寿命	次	10000
17	触头允许磨损累计厚度	mm	3
18	分合闸操作力距	N.m/(N)	120(240)
19	额定合闸操作电压/电流	V/A	～220/0.5
20	额定分闸操作电压/电流	V/A	～220/3

外形及安装尺寸
