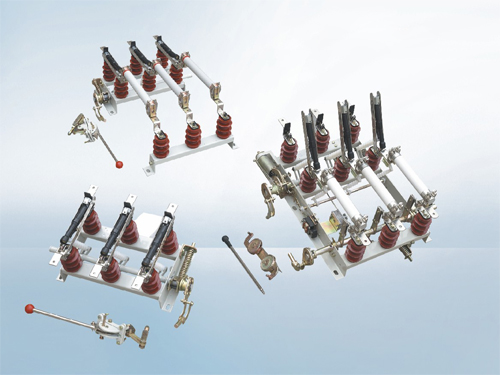

FN5-12户内高压负荷开关

概述

FN5-12型户内交流高压负荷开关（以下简称负荷开关）适用于交流50Hz、12kV的网络中，作为开断负荷电流及关合短路电流之用。带有熔断器的负荷开关可切断短路电流，作保护开关之用。
本负荷开关可配用CS6-1型手动操作机构、本产品专用CS□手动操作机构或CJ□电动操作机构。
FN5-12R(L)型户内交流高压负荷开关—熔断器组合电器经全面型式试验和长期的试运行考核，性能达到IEC420《交流高压负荷开关—熔断器组合电器》（1990版）和GB3804《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小，重量轻，可用于环网柜和箱式变电站，广泛应用于10KV线路电能的分配，可实现开关、隔离和接地三工位，并有效地避免了设备的缺相运行。

主要技术参数

项目	单位	数据
额定电压	kV	12
最高工作电压	kV	12
额定频率	Hz	50
额定电流	A	400	630
额定短时耐受电流（热稳定电流）	kA/S	12.5/4	20/2
额定峰值耐受电流（动稳定电流）	kA	31.5	50
额定闭环开断电流	A	400	630
额定有功负载开断电流	A	400	630
5%额定有功负载开断电流	A	20	31.5
额定有功负载开断电流	A	10
额定空载变压器开断电流		1250kVA变压器的空载电流
额定短路关合电流	kA	31.5	50
负荷电流开断次数	负荷/次	100%/20 60%/35 30%/75 5%/80
1min工频耐压（有效值）对地、相间/隔离断口	kV	42/48
工频耐受电压隔离断口间	kV	53
雷电冲击耐受电压（峰值）对地、相间/隔离断口	kV	75/85
分合闸操作力矩（力）	Nm(N)	90(80)	100(200)

外形及安装尺寸

外形图

Appearance diagram

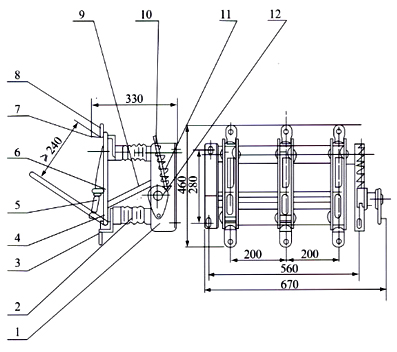

	1、框架 2、支柱绝缘子 3、支座接线座 4、刀片 5、灭弧管 6、扭簧及扭簧销轴 7、导向片 8、触座接线板 9、拉杆 10、负荷开关转轴 11、弹簧储能机构 12、操作机构 1、Framework 2、Post insulator 3、Bearing wiring board 4、Blade 5、Arc extinguisher 6、Torsional spring and its pin bearing 7、Guide bar 8、Wring board 9、Draw bar 10、Load switch moving bearing 11、Spring energy-storing mechanism 12、Operating mechanism
FN5-12 户内交流高压负荷开关 FN5-12 Indoor AC H.V. Load Switch

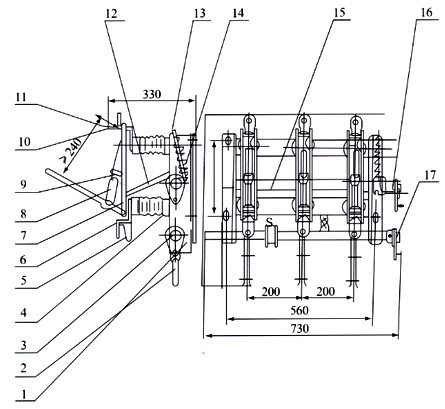

	1、框架 2、接地刀片 3、接地开关轴 4、支柱绝缘子 5、接地转轴 6、支座接地板 7、刀片 8、灭弧管 9、拉簧接钮簧销轴 10、导向片 11、触座接线板 12、拉杆 13、负荷开关轴 14、接线开关弹簧储能机构 15、接地开关弹簧储能机构 16、负荷开关操作机构 17、接地开关操作机构 1.Framework 2.Earth blade 3.Earth switch moving bearing 4.Post insulator 5.Earth moving bearing 6.Bearing wiring board 7.Blade 8.Arc extinguisher 9.Draw spring and torsional spring’s pin bearing 10.Guide bar 11.wiring board 12.Draw bar 13.Load switch moving bearing 14.Load switch spring energy-storing mechanism 15.Earth switch spring energy-storing mechanism 16.Load switch operating mechanism 17.Earth switch operating mechanism
FN5-12D户内交流高压负荷开关 FN5-12D Indoor AC H.V. Load Switch

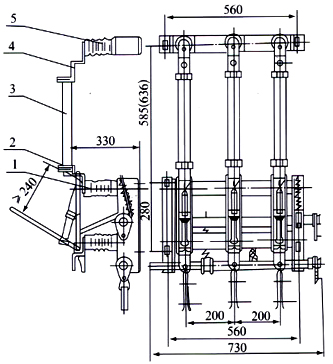

	1、FN5-12负荷开关 2、支座熔断器接线板 3、熔管 4、熔断器接线板 5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。 1、FN15-12 Load switch 2、Bering fuse box wiring board 3、Fuse link 4、Fuse box wiring board 5、Fuse box support Notes:The installing size in the bracket is for RN13 fuse link with 75A or above 75A.
FN5-12R 户内交流高压负荷开关 FN5-12R Indoor AC H.V. Load Switch

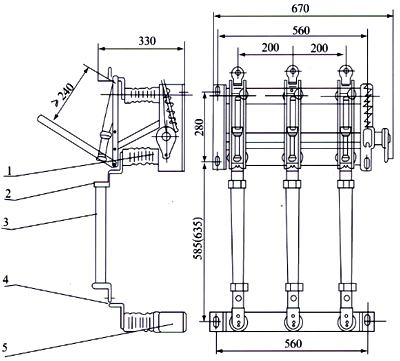

	1、FN5-12D负荷开关 2、支座熔断器接线板 3、熔管 4、熔断器接线板 5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。 1、FN15-12D Load switch 2、Bering fuse box wiring board 3、Fuse link 4、Fuse box wiring board 5、Fuse box support Notes:The installing size in the bracket is for RN13 fuse link with 75A or above 75A.
FN5-12DR户内交流高压负荷开关 FN5-12DR Indoor AC H.V. Load Switch

外型图

Apearance diagram

	1、FN5-12负荷开关 2、支座熔断器接线板 3、熔管 4、熔断器接线板 5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。 1、FN15-12 Load switch 2、Bering fuse box wiring board 3、Fuse link 4、Fuse box wiring board 5、Fuse box support Notes:The installing size in the bracket is for RN13 fuse link with 75A or above 75A.
FN5-12R/S 户内交流高压负荷开关 FN5-12R/S Indoor AC H.V. Load Switch

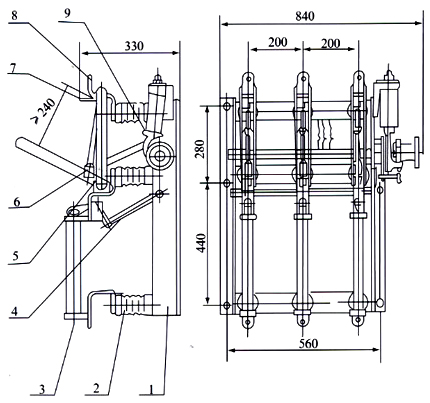

	1、低架 2、绝缘子 3、熔管 4、脱扣装置 5、动触头 6、灭弧管 7、导向片 8、静触头 9、分合闸机构 1、Underframe 2、Insulator 3、Fuse link 4、Tripper gear 5、Moving contact 6、Arc extinguisher 7、Guide bar 8、Static contact 9、On-and-off mechanism
FN5-12R(L)户内交流高压负荷开关 FN5-12R(L) Indoor AC H.V. Load Switch

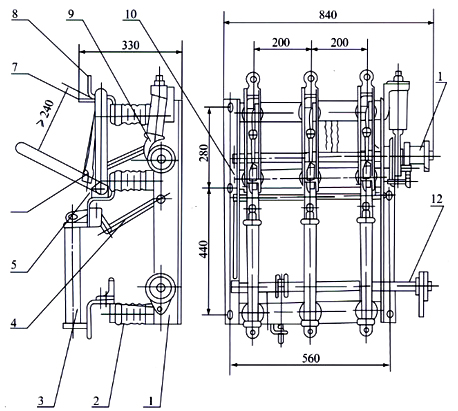

	1、底架 2、绝缘子 3、熔管 4、脱扣装置 5、动触头 6、灭弧管 7、导向片 8、静触头 9、分合闸机构 10、联锁装置 11、负荷开关操动机构 12、接地开关 1.Underframe 2.Insulator 3.Fuse link 4.Tripper gear 5.Moving contact 6.Arc extinguisher 7.Guide bar 8.Static contact 9.On-and-off mechanism 10.Interlock gear 11.Load switch operating mechanism 12.Earth switch
FN5-12RD(L)户内交流高压负荷开关 FN5-12RD(L)Indoor AC H.V. Load Switch

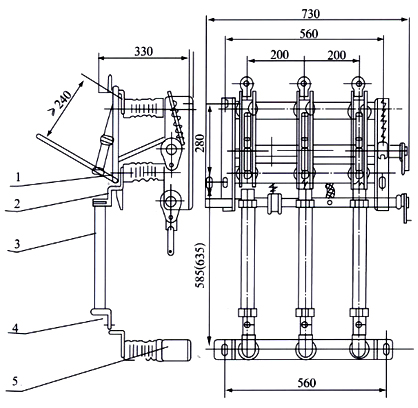

安装图

Installation diagram

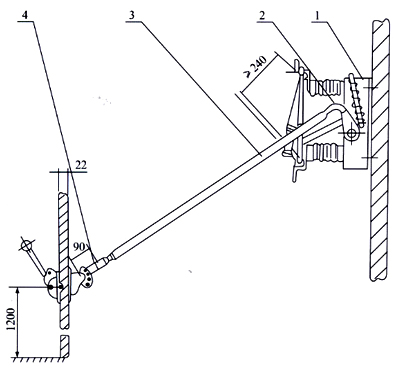

1、符合开关与CS6-Ⅰ型操动机构联接安装图

Installation diagram for connecting load swith with CS6-Ⅰ operating mechanism

1、插座
2、框架
3、熔断器
4、负荷开关本体

1、Socket
2、Framework
3、Fuse Link
4、Load switch body

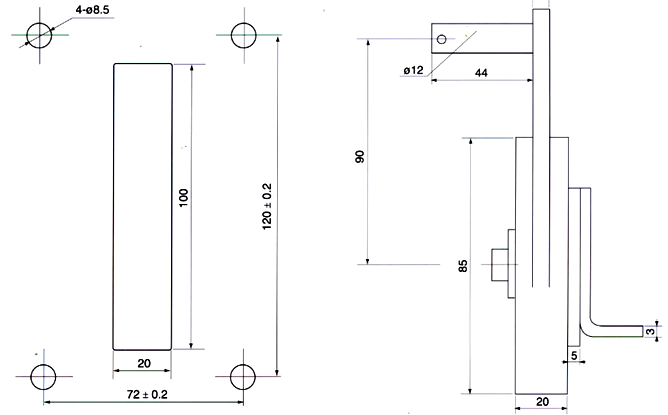

操作机构开孔尺寸图

The size diagram of operating mechanism

Cs6操动机构开孔尺寸图

The size diagram of Cs6 operating mechanism

CS□操动机构开孔尺寸图（侧面）

The size diagram of Cs□ operating mechanism (Side)
