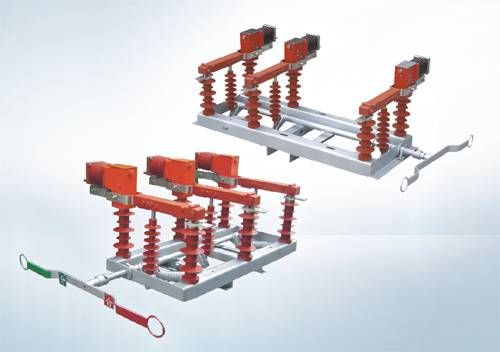

FZW32-12系列户外高压隔离真空负荷开关

概述

FZW32-12/T630-20型户外高压隔离真空负荷开关(以下简称负荷开关)是三相交流50Hz、额定电压12kV的户外高压开关设备，适合于开断、关合城市或农村配电系统负荷电流和熔断器的分断转移电流。配以电动机机构和控制器可作为线路分断开关或自动分断器用。由于采用了新型绝缘结构设计和真空灭弧室，本负荷开关开断后具有时显可见断口，兼有隔离开关的功能，此外还有开断容量大、无油，因而对环境无污染、无爆炸危险、电寿命长和免维护等特点。

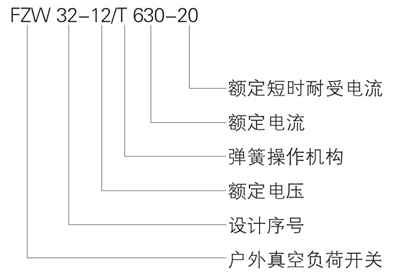

型号及其含义

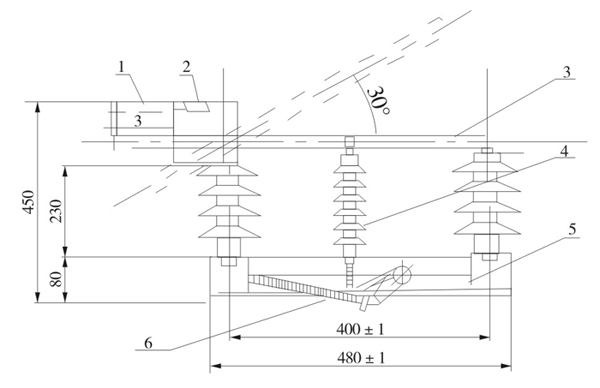

外形及安装尺寸

安装方式	横向宽度	AB相间间距	BC相间间距
单杆水平安装	1300	750	320
单杆侧装	1230	500	500
单杆杆顶安装	1050	400	400

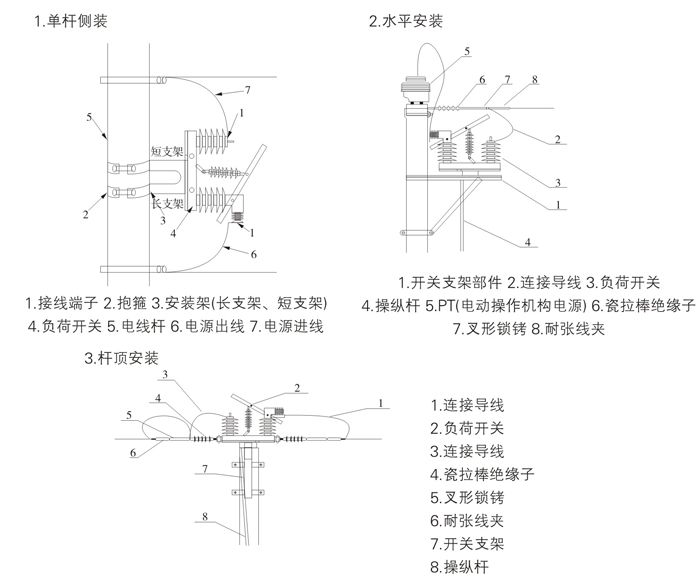

安装方式及支件示意图

订货须知

订货时须注明:
1、产品型号、名称、规格、数量；
2、备件的名称、规格及数量等；
3、操作方式：手动或者电动
4、安装方式
