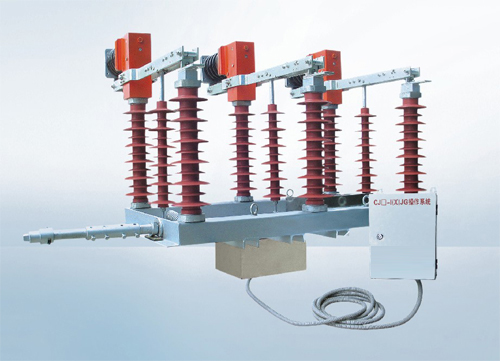

FZW32-40.5户外高压隔离真空负荷开关

概述
FZW□-40.5/1250-25型户外高压隔离真空负荷开关中(以下简称负荷开关)是由我公司研制开发、并由我公司首家生产的新一代高压电器产品,经严格的型式试验和长期试动行考核,各项技术性能指标全部达到GB3804和IE标准,适用于额定电压40.5kV,额定频率50Hz的供电网络中,可开断负荷电流,亦可开断一定距离的架空线路、电缆线路和电容器组的电容电流。具有分段、隔离、连接、切换等功能、适用于域网、农网、铁路、石化等架空配电线路。该负荷开关具有开断能力大,安全可靠,电寿命长,可频繁操作,少维护等优点.

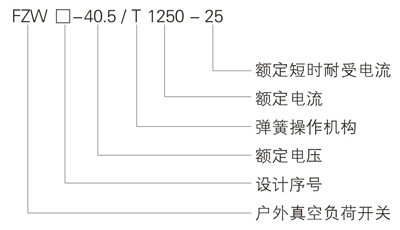

型号及其含义
使用环境条件
1.海拔高度:不超过2000m;
2.周围空气温度:上限+40℃,下限-30℃;
3.风速不超过35m/s;
4.相对温度:日平均不大于95%,月平均不大于90%;
5.无经常性的剧烈振动。
主要技术参数
序号 项目 单位 参数
1 额定电压 KV 40.5
2 额定频率 HZ 50
3 额定电流 A 1250
4 额定有功负载开断电流 A 1250
5 额定闭环开断电流 A 1250
6 5%额定有功负载开断电流 A 62.5
7 额定电缆充电开断电流 A 25
8 1min工频耐受电压:真空断口、相同相对地、隔离断口 KV 68/95/110
9 雷电冲击耐受电压:相间相对地/隔离断口 KV 185/215
10 额定短时耐受电流(热稳定) KA 25
11 额定短路持续时间 S 4
12 额定峰值耐受电流(动稳定) KA 63
13 额定短路关合电流 KA 63
14 机械寿命 10000
15 真空灭弧室触头允许磨损厚度 mm 0.6
16 手动操作力矩 Nm ≤300
注:用户如有特殊要求,可与我厂协商后确定。

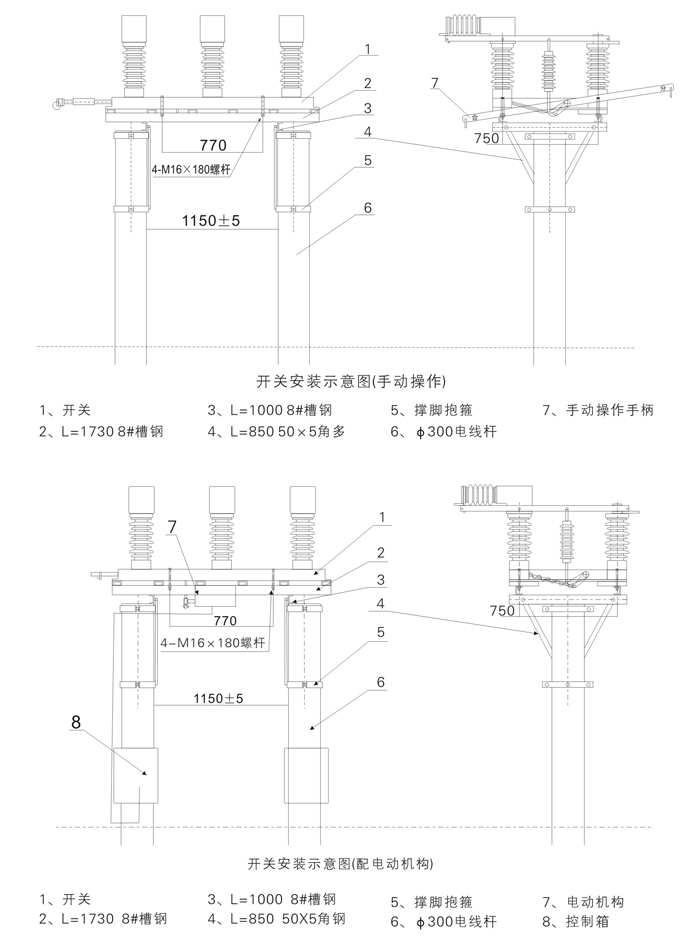

开关安装示意图
