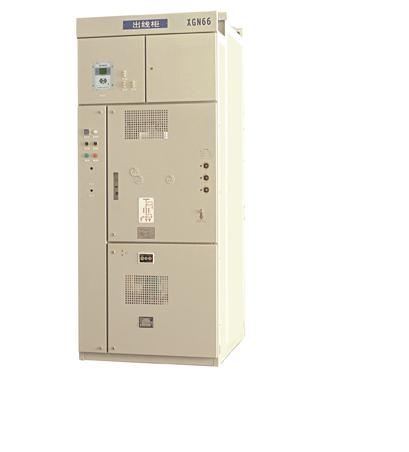

XGN66-12交流金属封闭开关柜

XGN66-12交流金属封闭开关柜简介

         XGN66-12 型固定式封闭开关设备(以下简称开关柜)吸收了国外的先进技术,它体积小,仅是普通开关柜体积的50%;断路器具有可靠性高,性能好;五防联锁机构可靠、简单等优点。开关柜是3.67.212KV三相交流电50Hz单母线分段的户内成套装置,作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能,可使用在各类型发电厂、变电站及工矿企业,高层建筑等场所,也可与环网柜组合应用于开闭所中。

符合标准:
    GB3906-2006  3~35kV交流金属封闭开关设备》
          GB11022-99   《高压开关设备通用技术条件》
          IEC60298     《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
          DL404-97     《户内交流高压开关柜订货技术条件》

使用环境条件
(1)正常环境条件
          1.周围空气温度 上限:+40、下限:-10
          2.海拔:不超过1000m
          3.相对环境温度:日平均不大于95%,月平均不大于90
          4.地震:烈度不超过8度。
          5.周围空气不受腐蚀性或可燃气体,水蒸气等明显污染。
          6.无严重污秽及经常性的剧烈振动,严酷条件下严酷度设计满足1类要求。
(2)特殊工作条件
          在超过规定的正常的环境条件下使用时,由用户和制造厂协商。
技术指标
          •额定电压(KV)  3.67.212
          •工频耐受电压(KV)  42(1min)
          •冲击耐受电压(KV)  75
          •额定频率 50Hz
          •额定电流(A)  6301250
          •额定热稳定电流(KA 4S)  2031.5
          •额定动稳定电流(KA)  5080
          •额定短路开断电流(KA)  2031.5
          •额定短路合电流(KA)  5080
          •分合闸和辅助回路的额定电压(V)直流24364860110220,交流110220
          •防护等级 IP2X

结构介绍
         本开关柜柜体采用优质角钢焊接而成.断路器室位于柜体中(下)部,安装、调试、维护方便。标准配装ZN63A(VS1-12)断路器,并设有压力释放通道,确保人身安全采用先进可靠的旋转式隔离开关,可在主母线带电下安全进入断路器室检修整柜防护等级IP2X;设备设有可靠功能齐全的强制性机械闭锁装置,简便有效达到五防要求具有可靠的接地系统门上装有观察窗,可清楚观察到柜内元件地工作状态操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构,简单可靠方便实用进出线电缆低于柜底前部,方便用户连接
