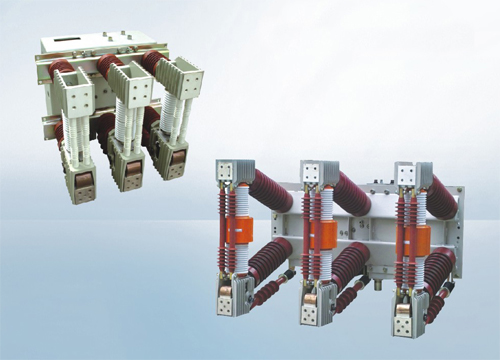

ZN12-12 ZN12-40.5G户内高压真空断路器

概述

ZN12-12(40.5)(ZN68)系列真空断路器为额定电压12(40.5)kV,三相交流50Hz的户内高压开关设备，是引进德国西门子公司技术制造的产品。
本断路器结构简单开断能力强，寿命长，操作功能齐全，无爆炸危险，维修简便，适用于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。本产品符合GB1984-89《交流高压断路器标准》.

主要技术参数

项目	单位	参数
项目	单位	I	III	III	I	II
额定电压	kV	12	12	12	40.5	40.5
额定电流	A	1250	1600	2000	1600	2000
额定短路开断电流	KA	25/31.5	31.5	31.5	25	31.5
动稳定电流(峰值)	KA	63/80	80	80	63	80
4s热稳定电流(50kA为3s)	KA	25/31.5	31.5	31.5	25	31.5
额定短路关合电流(峰值)	KA	63/80	80	80	33	80
额定短路电流开断次数	次	50			20
稳定操作顺序		O-0.3s-CO-180s-CO

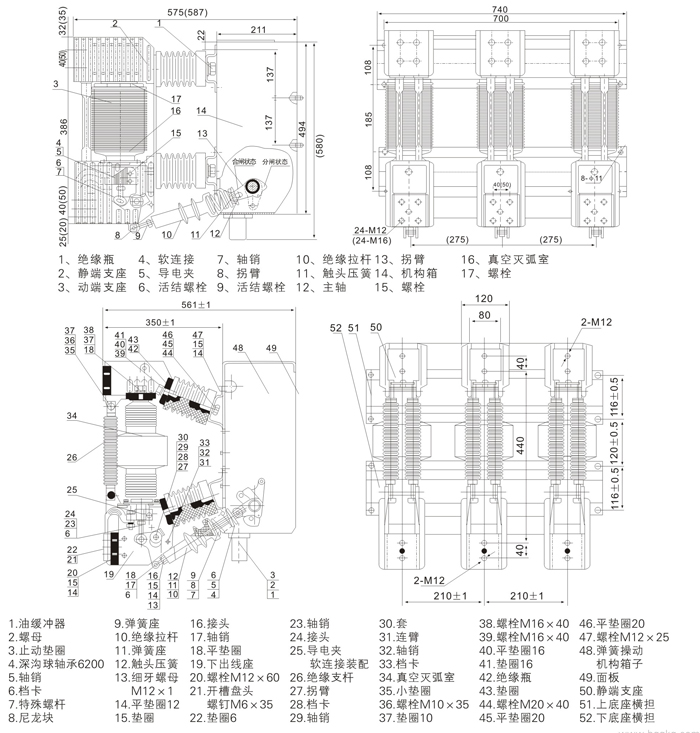

外形及安装尺寸
