| 概述 |
KYN1-12、JYN2-12型移开式交流金属封闭开关柜系列手车是三相交流50Hz的户内装置,除用于配电系统作配电断路器外，还适用于控制及保护电流变压器、高压电动机、开合电容器组等操作比较频繁的场所。

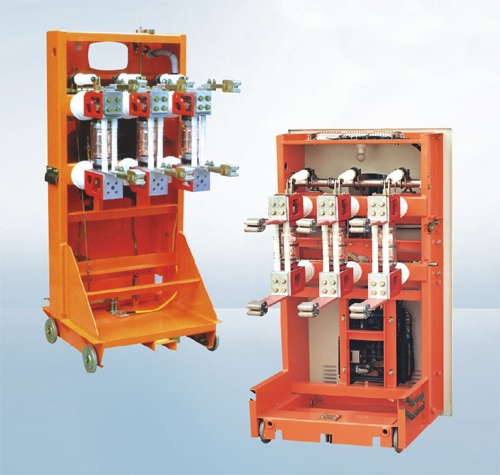

手车是开关的核心部件之一，用钢板弯制焊接而成，底部装有四只滚轮，能沿水平方向移动，还装有接地触头、导向装置、锁定机构及手车进出手摇机械装置。
手车有断路器手车、电压互感器手车、电压互感器避雷器手车、所有变压器手车、隔离手车及接地手车七种。 |
| 主要技术参数 |
| 序号 |
项目 |
单位 |
参数 |
| 20kA |
25kA |
31.5kA |
40kA |
| 1 |
额定电压 |
kV |
12 |
| 2 |
额定电流 |
A |
630,1000
1250 |
630,1000
1250,2000 |
1250,2000
3150,4000 |
| 3 |
额定短路开断电流 |
kA |
20 |
25 |
31.5 |
40 |
| 4 |
额定短路关合电流(峰值) |
kA |
50 |
63 |
80 |
100 |
| 5 |
额定峰值耐受电流 |
kA |
50 |
63 |
80 |
100 |
| 6 |
4s额定短路耐受电流 |
kA |
20 |
25 |
31.5 |
40 |
| 7 |
额定绝缘水平 |
工频耐压(额定开断前后) |
kV |
42 |
| 冲击耐压(额定开断前后) |
75 |
| 8 |
额定操作顺序 |
|
O-0.3s-CO-180s-CO |
| 9 |
机械寿命 |
次 |
10000 |
| 10 |
额定短路开断电流开断次数 |
次 |
30 |
20 |
| 11 |
触头开距 |
mm |
11±1 |
| 12 |
超行程(触并没有弹簧压缩长度) |
mm |
4±1 |
| 13 |
三相分、合闸不同期性 |
ms |
≤2 |
| 14 |
触头合闸弹跳时间 |
ms |
≤2 |
| 15 |
平均分闸速度(刚分6mm) |
m/s |
1.1±0.2 |
| 16 |
平均合闸速度 |
m/s |
0.6±0.2 |
| 17 |
分闸时间 |
最高操作电压下 |
s |
≤0.06 |
| 电低操作电压下 |
≤0.08 |
| 18 |
合闸时间 |
s |
≤0.2 |
| 19 |
各相主回路电阻 |
μΩ |
≤50 |
≤40 |
| 20 |
动静触头允许磨损累积厚度 |
mm |
3 |
| 21 |
油缓冲器缓冲行程 |
mm |
100-2 | |

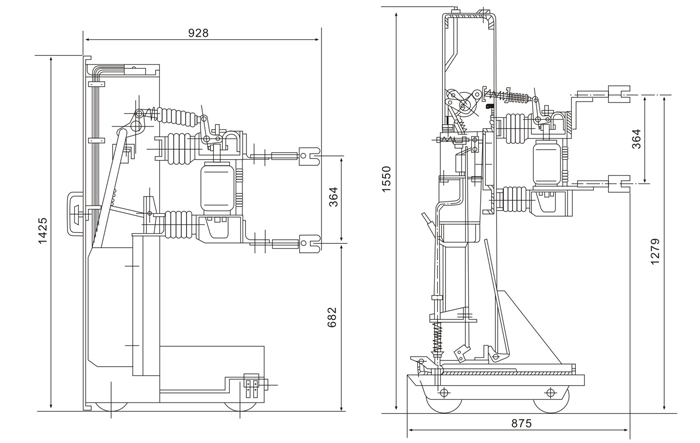

| 外形及安装尺寸 |
 | |
|
