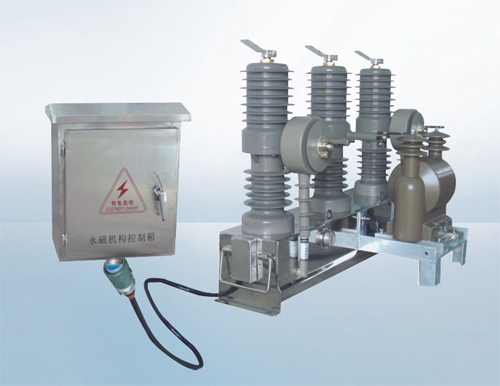

ZW32M-12系列户外高压永磁真空断路器
概述
ZW32M-12型户外高压永磁真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。
该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

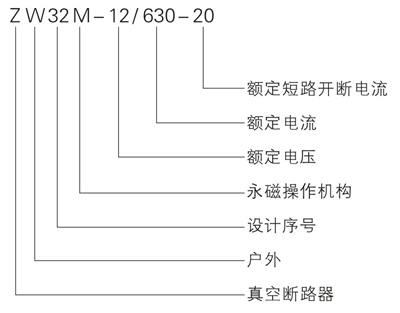

型号及其含义
主要技术参数
序号
项目
单位
参数
1
额定电压
kV
12
2
额定频率
Hz
50
3
额定电流
A
630
4
额定短路开断电流
kA
20
5
额定峰值耐受电流(峰值)
kA
50
6
额定短时耐受电流
kA
20
7
额定短路关合电流(峰值)
kA
50
8
机械寿命
次
10000
9
额定短路开断电流开断次数
次
30
10
工频耐受电压(1min)；(湿)(干)相同、对地/断口
kV
42/48
11
雷电冲击耐受电压(峰值)相间、对地/断口
kV
75/85
12
二次回路1min工频耐压
kV
2

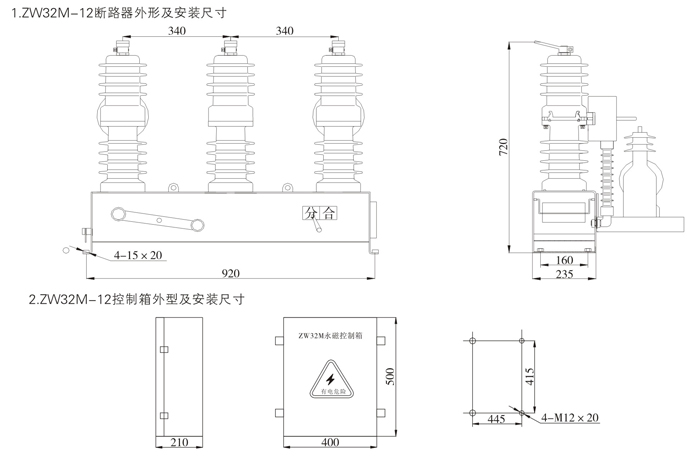

外形及安装尺寸图
