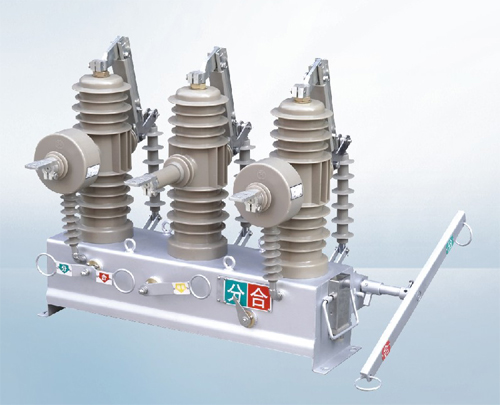

ZW43-12系列户外高压真空断路器

概述

_^ZW43-12型户外高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。符合下述标准：GB/T1984《高压交流断路器》、GB/T11022 《高压开关设备和和控制设备标准的共用技术要求》、DI402 《交流高压断路器订货技术条件》……

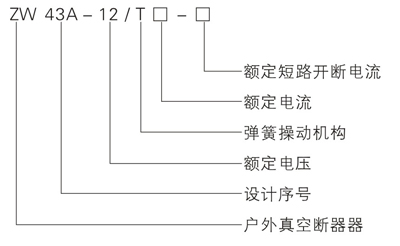

型号及其含义

_^ZW43-12产品特点

真空灭弧室采用专利固封技术，体积小，寿命长，可靠性高，屏蔽罩外露；封装在环氧树脂内，耐气候性好，便于运输；
操作机构采用高可靠性的双稳态永磁技术，结构简单，无需维护保养，机械寿命可高达30000次；
环氧树脂封装：符合环保要求；已被广泛验证的户外性能；耐臭氧和紫外线；坚固、轻、不易碎裂；
永磁机构：运动部件少；无须维护保养；应用双稳态永磁技术；
采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高；
手动分闸装置：当控制系统出现故障时，可用手动分闸作紧急分断操作，可靠开断额定负荷电流；
位置检测器：接近开关装于联动轴上，不需机械元件，简单可靠检测开关的分合位置；
开关外壳采用不锈钢或喷塑处理，耐腐蚀性、耐气候性好；
可外加隔离开关，形成可见断口并可靠联锁，组成组合电器；
可与控制器配套实现遥控、遥测、遥信、遥调“四遥”功能。

_^ZW43-12主要技术参数

序号	名称		单位	数值
1	额定电压		kV	12
2	额定绝缘水平	1min工频耐压(极间、对地/断口)		干	42/49
				湿	34
		雷电冲击耐压(极间、对地)		75
		雷电冲击耐压(断口)		85
3	额定频率		Hz	50
4	额定电流		A	630
5	额定短时耐受电流及持续时间		kA/4S	20
6	额定短路开断电流		kA	20
7	额定短路关合电流			50
8	额定峰值耐受电流			50
9	额定操作顺序		/	O-0.3s-CO-180s-CO
10	额定短路电流开断次数		次	30
11	机械寿命			30000
12	触头累计磨损厚度		mm	3
13	净重		kf	70

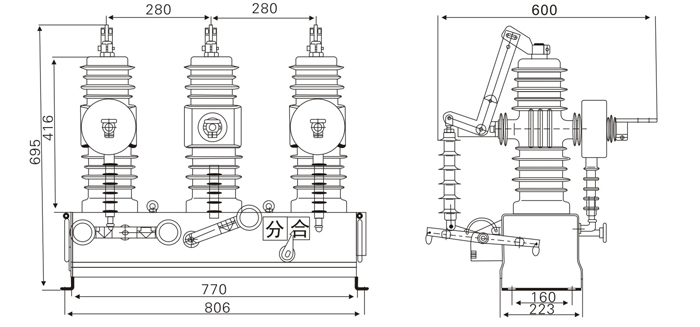

_^ZW43-12外形及安装尺寸图
