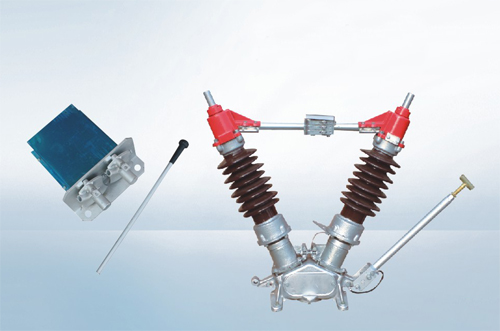

GW5-35户外高压隔离开关
结构简介
1)本产品为双柱水平断口中间开启式,可以一侧或两侧附装接地开关。90°传动的隔离开关采用CS17型人力操作机构进行三极联动操作;180°传动的隔离开关采用CJ6型电动机操作机构或CS17G型人力操作机构进行三极联动操作;接地开关采用CS17G型人力操动机构三极联动操作.
2)隔离开关属双柱V形水平开启式,各单级都由基座、支柱绝缘子、出线座及触头等部分组成,由50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端地轴承上,且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方,随支柱绝缘瓷瓶作约90°转动。
3)出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上,接线板供用户连接线路之用。
4)中间触头部分的触指成对装配,采用外压式或自力型触指,其形式为转入式,以减少分、合闸时触头与触指间的磨损,提高使用寿命。
5)隔离开关附有接地开关时,主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证,在主导电回路合闸时,接地开关不可合闸,接地开关合闸时,主导电回路不可合闸。
主要特点
1)隔离开关采用双柱中开、触头转入式结构,具有自动清洁触头的能力,提高了接触可靠性;
2)触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头,避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低,接触电阻增加,触头发热加剧的恶性循环;
3)隔离开关转动部分按免维护的要求设计。转动座设计成密封结构,水汽、尘埃、有害气体无法进入,使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中,轴承永不生锈、润滑脂无法流失,永不干涸,使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油白润滑轴承相配合结构;钢制件采用热镀锌,确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

完善化隔离开关特点说明

1)全部采用热镀锌工艺防腐处理,热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料,紧固件M8以下采用不锈钢,其余均采用热镀锌。
2)导电部分铜管软连接型,中间触头为“握手”式自力型触指,弹簧外压式无电流通过,隔离开关只有中间一个接触点,其余均用软连接固定联结。
a.采用新的触头结构,将触片一端与触座固定,靠触片变形及弹簧生产接触压力,使触指末端的滑动接触改为固定接触,提高导电可靠性;
b.现场用户无需焊接,无需备辅助材料,只提供安装支架(订货时注明是否带支架及高度)
3)转动部分配有自润滑套,无需润滑脂
4)主接线端子为平板型。
5)开关用支柱绝缘子强度密度大,稳定可靠,配方采用高强度瓷料制造,减少了产品强度的分散性,增加了产品的抗拉强度,结构设计时已对产品已有较大的强度预留度,使产品在运行中保证稳定可靠。
主要技术参数
项目 单位 参数
额定电压 kV 40.5 72.5 126
额定绝
缘水品
1min工频耐受电压 对地 kV 95 140 230
断口 kV 115 160 245
额定雷电冲击耐受电压(峰值) 对地 kV 185 325 550
断口 kV 215 375 630
额定频率 Hz 50
额定电流 A 630 1250 1600 2000
额定短时耐受电流 kA 20 31.5 40 40
额定峰值耐受电流 kA 50 80 100 100
额定短路持续时间
主刀/地刀
S 4/2
额定端子
机械负荷
水平纵向负荷 N 750 1000
水平横向负荷 N 500 750
垂直力 N 750 1000
爬电距离 mm 1013 1256 1813 2248 3150 3906
机械寿命 2000
人力操动机构 型号   CS17,CS17G
控制回路电压 V AC220,DC110,DC220
电动机操动机构 型号   CJ6
电动机电压 V AC220,AC380,DC220
控制回路电压 V AC220,AC380,DC220
分合闸时间 s 6±1
产品重量 不接地 kg 360 500 800
单接地 kg 390 560 900
双接地 kg 430 620 1000

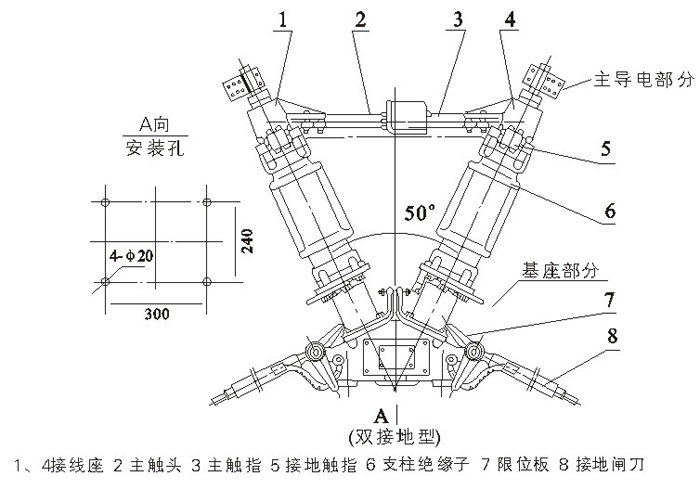

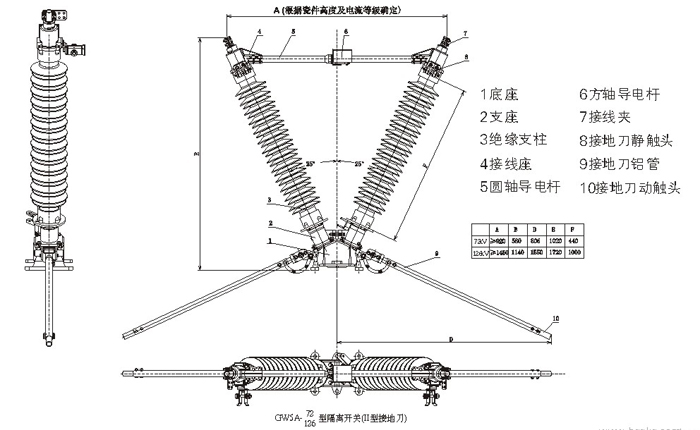

开关呈50°V型结构,主要由基座部分、支柱绝缘子、主导电部分和接地部分组成。
