| 结构简介 |
1）35kV成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。110kV成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

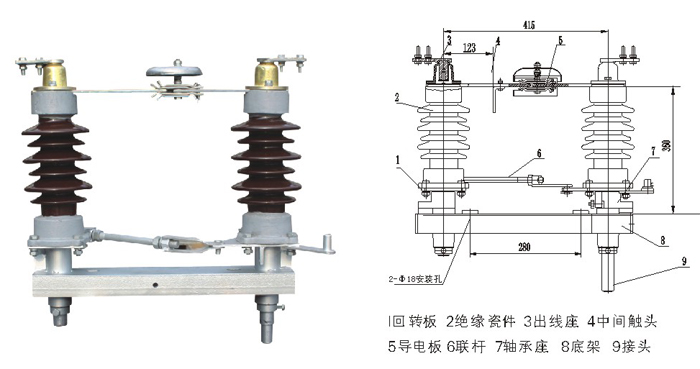

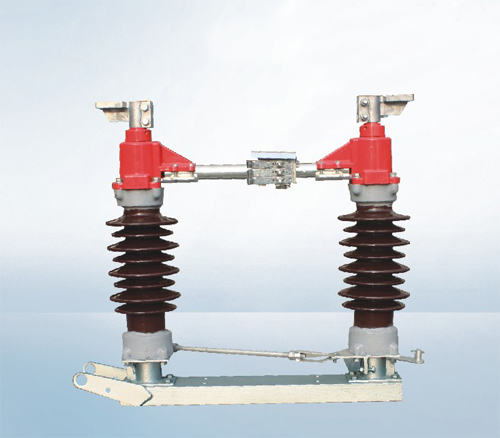

2） 该隔离开关属双柱水平开启式隔离开关。制成单极型式，当三极同步使用时，极间用连接杆连接起来。各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。
3）隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动。
4）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。
5）中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。
6）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在 主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。配用CS8-6D或CS17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。 |
| 产品特点 |
1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；
2）触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；
3）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入。使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。 |
|
完善化隔离开关特点说明 |
1）全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。
2）导电部分铜管软连接型，中间触头为 “握手” 式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。
a.采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；
b.触指弹簧改为外置式，以避免弹簧分流；
c.现场用户无需焊接，无需被辅助材料，只提供安装支架（订货时注明是否带支架及高度）
3）转动部分配有自润滑套，无需润滑脂
4）主接线端子为平板型。
5）开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠。 |
| 主要技术参数 |
| 项目 |
单位 |
参数 |
| 额定电压 |
kV |
40.5 |
72.5 |
126 |
额定绝
缘水品 |
1min工频耐受电压 |
对地 |
kV |
95 |
140 |
230 |
| 断口 |
kV |
115 |
160 |
245 |
| 额定雷电冲击耐受电压（峰值） |
对地 |
kV |
185 |
325 |
550 |
| 断口 |
kV |
215 |
375 |
630 |
| 额定频率 |
Hz |
50 |
| 额定电流 |
A |
| 400 |
630 |
1000 |
1250 |
1600 |
2000 |
3150 |
4000 | |
| 额定短时耐受电流 |
kA |
| 20 |
20 |
31.5 |
31.5 |
40 |
40 |
50 |
50 | |
| 额定峰值耐受电流 |
kA |
| 40 |
50 |
80 |
80 |
100 |
100 |
125 |
125 | |
额定短路持续时间
主刀/地刀 |
S |
4/2 |
额定端子
机械负荷 |
水平纵向负荷 |
N |
750 |
1000 |
| 水平横向负荷 |
N |
500 |
750 |
| 垂直力 |
N |
750 |
1000 |
| 爬电距离 |
mm |
1025-1250 |
1800-2250 |
3150-3900 |
| 机械寿命 |
次 |
2000 |
| 人力操动机构 |
不带接地 |
|
CS11(CS17) |
| 单接地 |
|
CS8-6D(CS17) |
| 双接地 |
|
主刀CS14G(CS17)；地刀CS11(CS17) |
| 控制回路电压 |
V |
AC220,DC110,DC220 |
| 电动机操动机构 |
型号 |
|
CJ6 |
| 电动机电压 |
V |
AC220,AC380,DC220 |
| 控制回路电压 |
V |
AC220,AC380,DC220 |
| 分合闸时间 |
s |
6±1 |
| 产品重量 |
不接地 |
kg |
360 |
500 |
700 |
| 单接地 |
kg |
410 |
600 |
800 |
| 双接地 |
kg |
460 |
700 |
900 | |
 |
 |
| 序号 |
名称 |
单位 |
数量 |
备注 |
| 1 |
GW4-126KV型隔离开关 |
极 |
3 |
|
| 2 |
35接头 |
只 |
1 |
|
| 3 |
1060圆锥销 |
只 |
8 |
|
| 4 |
连接管1/1/a水煤气管 |
根 |
1 |
|
| 5 |
CS14G型手动机构或CJ6电动机构 |
套 |
1 |
|
| 6 |
M20连接头（右旋） |
套 |
2 |
|
| 7 |
接头 |
套 |
4 |
|
| 8 |
1220螺栓 |
只 |
8 |
|
| 9 |
连接管1/1/a水煤气管 |
根 |
2 |
|
| 10 |
连接管1水煤气管 |
根 |
2 |
|
| 11 |
M20连接头（左旋） |
套 |
2 |
|
| 12 |
CS14G手动机构 |
套 |
1 |
|
| 13 |
连接管1水煤气管 |
根 |
1 |
|
| 14 |
35接头 |
只 |
1 |
|
| 15 |
地刀拐臂 |
只 |
1 |
| |

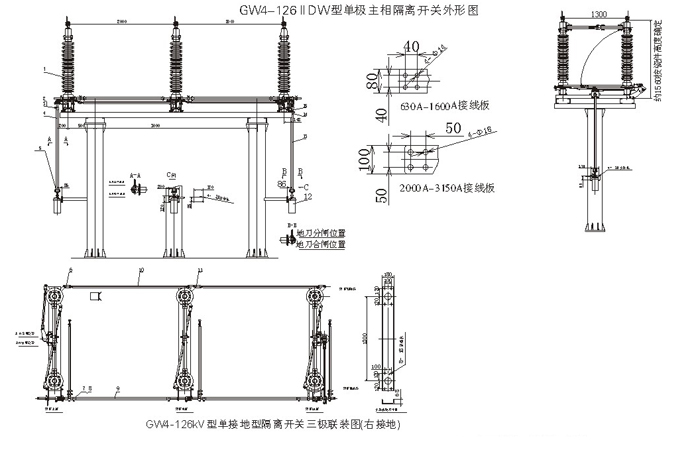

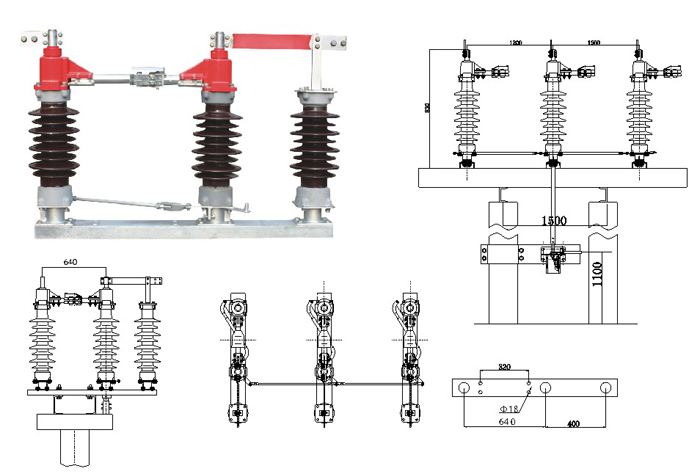

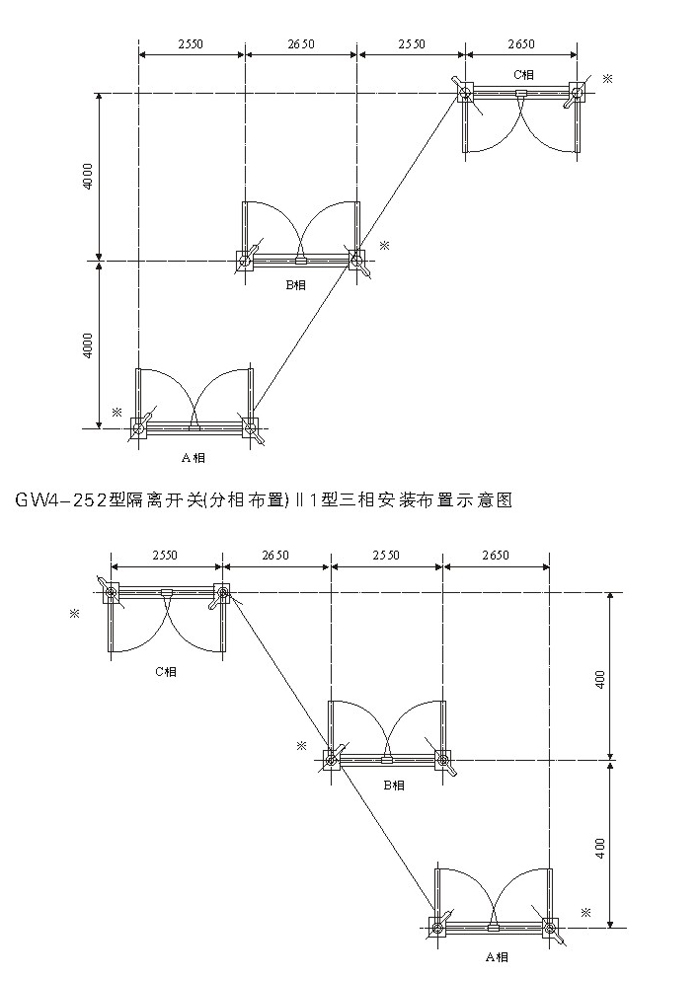

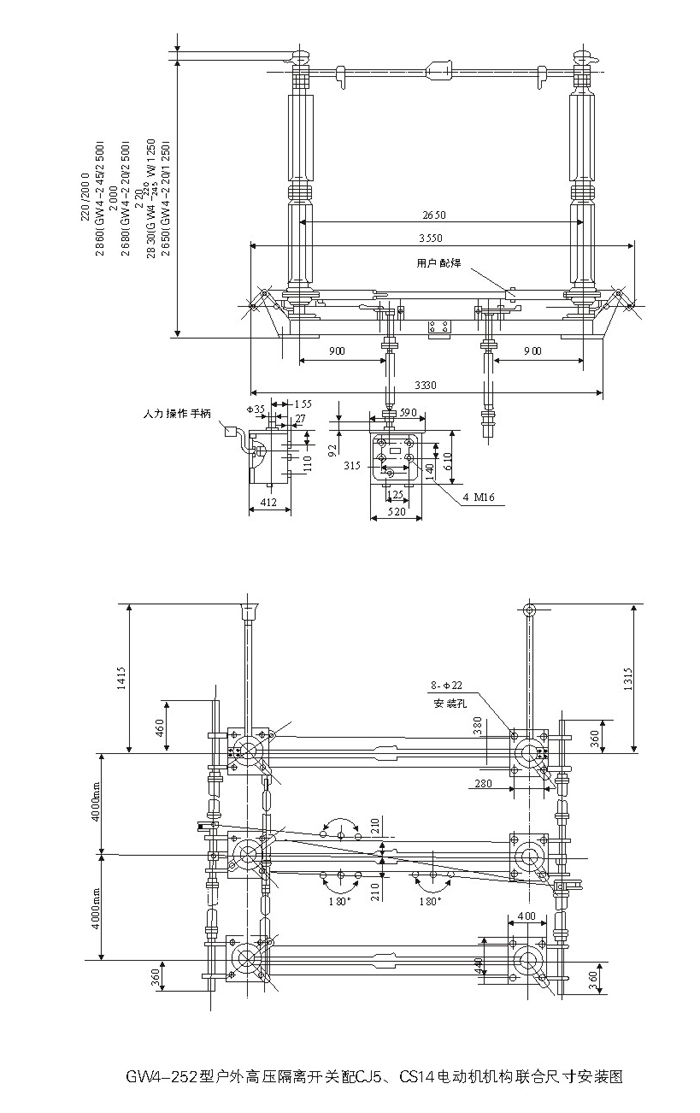

| GW4-126KV单接地型隔离开关三极联装图（右接地） |
 |
 |

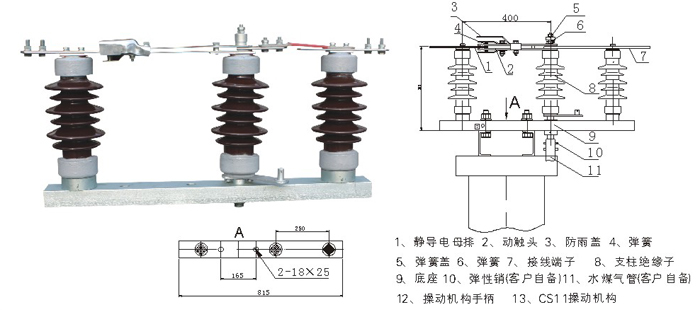

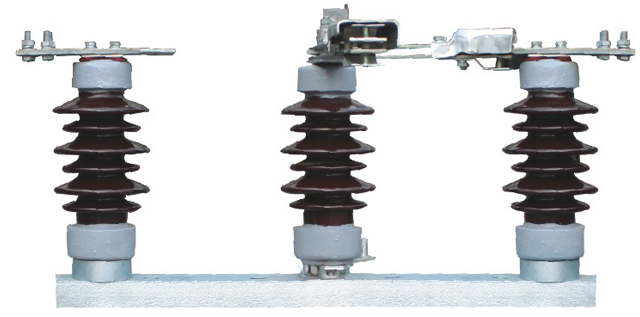

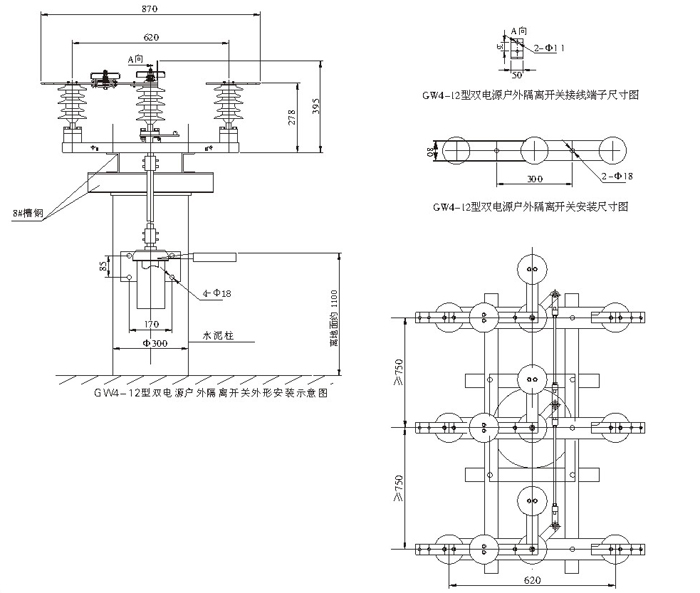

| GW4-12、17.5、24kV型户外高压隔离开关参数 | |
| 项目 |
单位 |
参数 |
| 额定电压 |
kV |
10 |
15 |
20 |
| 最高工作电压 |
kV |
12 |
17.5 |
24 |
额定绝
缘水平 |
1min工频
耐受电压（有效值） |
对地 |
|
28 |
40 |
50 |
| 断口 |
kV |
32 |
47 |
60 |
额定雷击冲击
耐受电压（峰值） |
对地 |
kV |
60 |
105 |
125 |
| 断口 |
kV |
70 |
120 |
145 |
| 额定频率 |
|
50 |
| 额定电流 |
kV |
200 |
400 |
630 |
1250 |
1600 |
2000 |
| 2秒热稳定电流（有效值） |
Hz |
6.3 |
12.5 |
20 |
31.5 |
31.5 |
40 |
| 动稳定电流（峰值） |
A |
16 |
31.5 |
50 |
80 |
90 |
100 |
| 接线端额定纵向机构负荷 |
kA |
245 |
| 配用机构 |
kA |

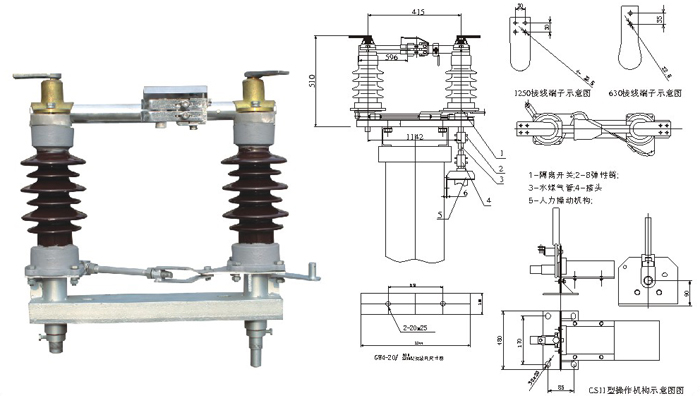

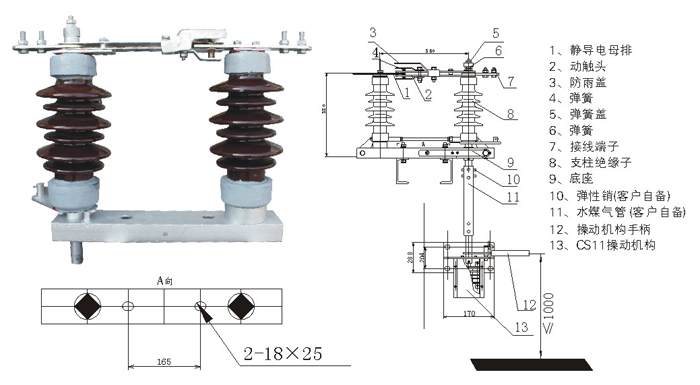

CS11-1、CS11、CS8-6D手动机构
或CJ6电动操动机构 |
| 与隔离开关相装的接地开关额定参数 |
N |
接地开关用于切断残余电流，对动、热稳定电流不作考核 | |
 |
 |
 |
| 名称 |
单位 |
参数 |
| 额定电压 |
KV |
10 |
| 最高电压 |
12 |
| 额定电流 |
A |
200 |
400 |
630 |
1250 |
| 额定热稳定电流4s（有效值） |
KA |
12.5 |
16 |
20 |
31.5 |
| 额定动稳定电流(峰值) |
kA |
31.5 |
40 |
50 |
80 |
| 1min工频耐受电压有效值 |
对地 |
kV |
42 |
| 断口 |
50 |
| 雷电冲击耐受电压 （峰值） |
对地 |
75 |
| 断口 |
85 |
| 接线端子额定拉力 |
N |
50.0 |
| 配用操作机构型号 |
接地 |
|
CS8-6D |
| 不接地 |
|
CS11 | |
 |
 |
 |
 |
