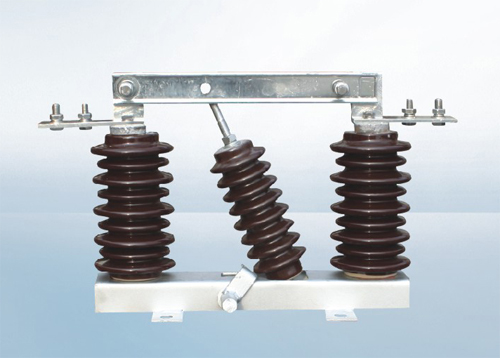

GW1-12系列户外高压隔离开关



结构简介
GW1-12型户外高压隔离开关适用于装置在户外高压配电设备线路上,供线路在有电压,无负载时切断线路及转换线路之用。本产品是由三个单独的单极隔离开关组成的三相电器。每个单极隔离开关都具有相同的组成部分,如底座支柱绝缘子,前后静触头,闸刀及弧角等。
GW1-12G型户外高压隔离开关是针对远GWI开关存在的一系列问题,按现行的国家标准和国际标准改型设备而成的一种新型开关。开关本身带有接地闸刀,能有效地防止“带电挂地线和带地线合闸”等误操作,操作人员也不必再另挂接地线。该产品其电气性能和机械性能优良,已全面达到国家标准GB1985及其第一号修订和国际电工标准IEC129、IEC694的要求,是现行10KV级户外隔离开关的更新换代产品。
GW1-12连体型户外高压隔离开关属双柱垂直开启式,配用的手动操作机构为CS8-5D防雨型,电动操作机构为CX-6型。笨产品为三相共底架闸刀式开关,可分为底架、绝缘子及导电部分,底架由转轴及弯板和角钢焊成的框架组成,底架上固定六个触座组成,用弹簧压紧。分闸时由操作拐臂带懂转轴旋转,使操作绝缘子向上顶着闸刀和触头分开,闸刀绕触座旋转,触头也在闸刀的带动下向上移动至分闸位置。合闸时由操作拐臂带动转轴旋转,使操作绝缘子拉着闸刀向下转动,在和触头向遇后带懂触头旋转,一起转至合闸位置。
GW□-12、17.5、24(DW)型户外高压隔离开关技术参数
项目 单位 参数
额定电压 kV 10 15 20
量高工作电压 kV 12 17.5 24
额定绝
缘水平
1min工频
耐受电压(有效值)
对地 kV 40 40 50
断口 kV 47 47 60
额定雷电冲击
耐受电压(峰值)
对地 kV 105 105 125
断口 kV 120 120 145
额定频率 Hz 50
额定电流 A 200 400 630 1250
4秒热稳定电流(有效值) kA 6.3 12.5 20 31.5
动稳定电流(峰值) kA 16 31.5 50 80
配用机构   CS8-1、CS8-D、CS8-5防雨型手动机构
或CX6电动操动机构
