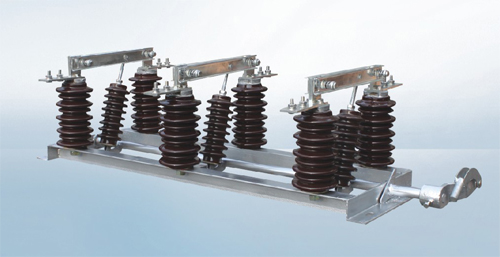

GW□系列户外高压隔离开关
概述
GW□-15、40.5kV系列户外高压隔离开关,为单极结构的高压开关设备,在户外15KV、40.5kV线路网络中有电压无负载情况下分、合电路之用,带接地刀的开关,配用CS型手动机构,可防止带电接地和带接地线“合闸”等误操作,操作人员也不必再另挂地线。其中防污型户外高压隔离开关可满足严重污染地区用户的要求,可以有效地解决隔离开关在运行中出现的污闪问题。
使用环境条件
海拔高度:3000m以下
环境温度:上限+40℃,下限一般地区-10℃(高寒地区-40℃)
风压不超过8度
地震烈度不超过8度
安装场所应无频繁的剧烈震动
变通型安装场所无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性物质
防污型适用于重污秽地区,但不应有引起火灾及爆炸等物质。
主要技术参数
项目 单位 参数 备注
额定电压 kV 15,40.5 -
额定电流 A 630,1250 -
额定峰值耐受电流 kA 50,100 接地闸刀相同
4S额定短时耐受电流 kA 20,40
型号及规格
结构型式 型号 电流等级
630A 1250A
不接地 GW□15-40.5/630 GW□12-40.5/630 630A 1250A
动触头接地 GW□15-40.5(D1)/630 GW□12-40.5(D1)/630
静触头接地 GW□15-40.5(D2)/630 GW□12-40.5(D2)/630
