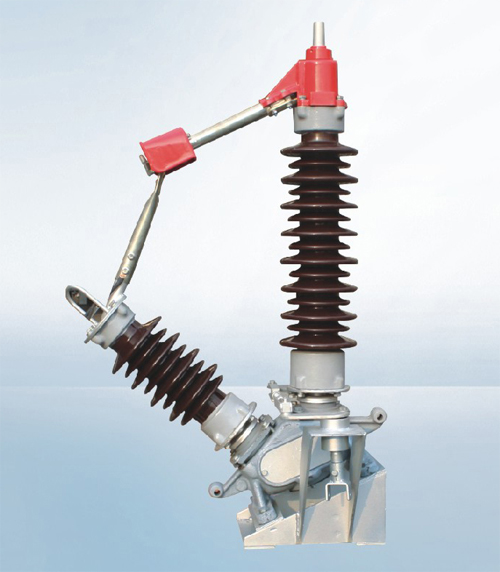

GW13-72.5中性点隔离开关
概述
隔离开关由支架、底座、支柱绝缘子、触头、接线板等部分组成。支柱绝缘子及导电部分安装于底座上,两支柱绝缘子交角为50°。底座固定在倾斜25°的支架上。支架上装有与操动机构相连接的轴。可配CS17-G手动操作机构,也可配用CJ6电动机构。
产品特点
1)隔离开关采用双柱中开、触头转入式结构,具有自清洁触头的能力,提高了接触可靠性;
2)隔离开关转动部分按免维护的要求设计。转动座设计成密封结构,水汽、尘埃、有害气体无法进入,使轴承、二硫化钼锂基润滑脂永远工作在良好的环境中,轴承永不生锈、润滑脂无法流失,永不干枯,使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构;钢制件采用热镀锌,确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
主要技术参数
项目名称 / 额定参数 / 产品型号 GW8-35G(W) GW8-60G(W) GW8-110G(W)
额定电压KV 35 60 110
最高电压KV 40.5 72.5 126
额定电流A 400、630 400、630 400、630
额定热稳定电流(有效值)KV 8 8 8
额定热稳定时间S 3 3 3
额定动稳定电流(峰值)KV 20(23) 20(23) 20(23)
1min工频耐压(全波)(峰值)KV 80 140 95(215)
雷电冲击耐压(全波)(峰值)KV 185 325 250(460)
接线端额定静拉力N 500 500 750
爬电距离 普通型 625 1100 1870
中污形 875 1600 2750
产品重量KG 75 90 105
结构特点
GW13系列为中性点隔离开关,单相式结构,它由底座、支柱绝缘子、导电杆、触头和接线板等部分组成。该产品零部件80%可与GW5型隔离开关共用。
CS17-G型手里操动机构分3种:带有辅助开关8级,电磁锁和信号灯的为G4型,带有辅助开关8级的为G5型;不带电器元件的为G6型或CS17、电动CJ6机构。

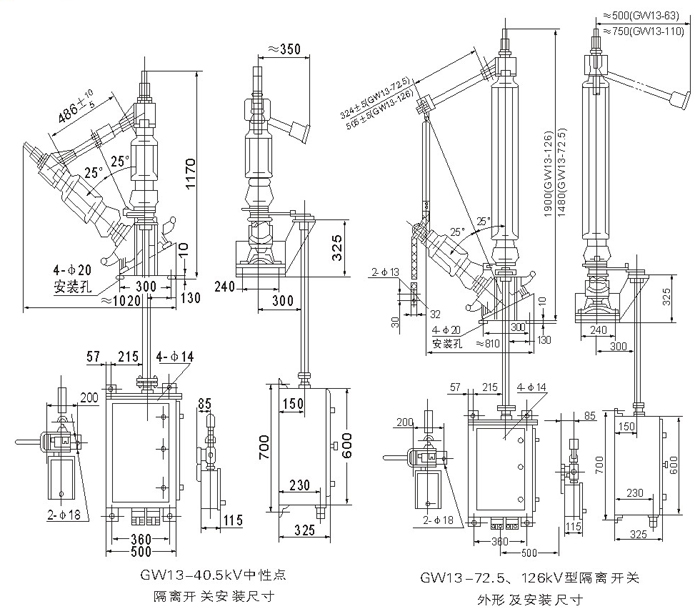

外形及安装尺寸
