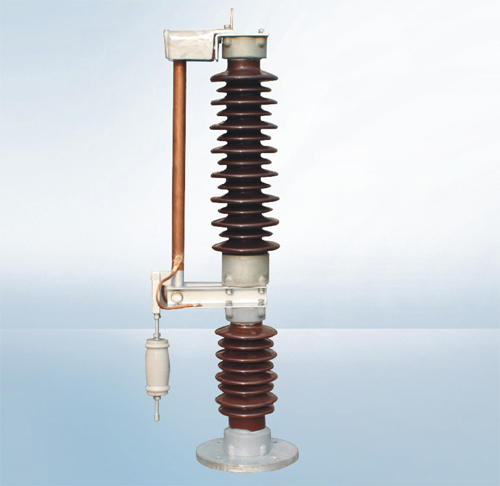

GW8-35户外高压隔离开关
概述
1)隔离开关采用拍合式结构,占地面积小;
2)隔离开关转动部分按免维护的要求设计。采用不锈钢轴销与无油自润滑轴承相配合机构;钢制件采用热镀锌,确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
产品特点
中性点隔离开关主要由隔离开关,主题连杆系统,操作机构组成。本体有触头装配,棒式支柱绝缘子,导电杆装配,安装板等装配组成。连杆系统由接头和连杆组成。
操动机构书粗话轴可作120°水平旋转,通过连杆系统及转臂转转动触触头合闸或分闸。处于合闸或分闸位置时,由操作机构上的定位装置保证触头与静触头处于正确的合闸位置成分闸位置。
主要技术参数
项目名称 / 额定参数 / 产品型号 GW8-35G(W) GW8-60G(W) GW8-110G(W)
额定电压KV 35 60 110
最高电压KV 40.5 72.5 126
额定电流A 400、630 400、630 400、630
额定热稳定电流(有效值)KV 8 8 8
额定热稳定时间S 3 3 3
额定动稳定电流(峰值)KV 20(23) 20(23) 20(23)
1min工频耐压(全波)(峰值)KV 80 140 95(215)
雷电冲击耐压(全波)(峰值)KV 185 325 250(460)
接线端额定静拉力N 500 500 750
爬电距离 普通型 625 1100 1870
中污形 875 1600 2750
产品重量KG 75 90 105
外形及安装尺寸
